Паровая турбина

Паровая турбина - вид двигателя, в котором энергия пара преобразуется в механическую работу.
Паровая турбина состоит из двух основных частей - ротор с лопатками (подвижная часть турбины) и статор с соплами (неподвижная часть).

В паровой турбине потенциальная энергия сжатого или нагретого пара (обычно водяного) преобразуется в кинетическую, которая в свою очередь преобразуется в механическую через вращение вала турбины - пар, вырабатываемей паровым котельным аппаратом, поступает (через специальные направляющие) на лопатки турбины, закрепленные по окружности ротора, и приводит к его вращению.

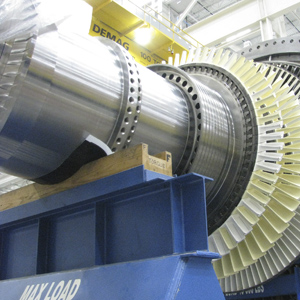

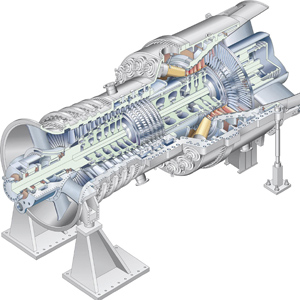

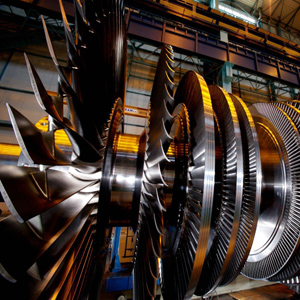

Паровая турбина: лопатки Паровая турбина: схема Паровая турбина: внеший вид

Турбины бывают:

  • Конденсационные – предназначены для преобразования максимально возможной части тепла пара в механическую энергию. Бывают стационарными и транспортными.
  • Теплофикационные - предназначены для получения электрической и тепловой энергии.
  • Специального назначения - работают на уходящем тепле от предприятий различного вида (пар, выхлопы и т.д.).

Паровые турбины, как и поршневые двигатели, используются в качестве приводов для различных устройств:

  • Стационарные паровые турбины обычно используют как привода турбогенераторов – устанавливаются на одном валу с генераторами. В качестве конечного продукта системы рассматривается, главным образом, электроэнергия. Тепловая энергия используется лишь в небольшой части. Паровые турбины для электростанций имеют назначенный ресурс в 270 тыс. ч. с капитальным ремонтом в период около 4 лет.
  • Теплофикационные паровые турбины предназначены для одновременного получения как электрической, так и тепловой энергии (по аналогии с когенерационными электростанциями, базирующимися на газопоршневых двигателях). Такие системы называются теплоэлектроцентралями (ТЭЦ). Электрическая мощность, развиваемая турбоагрегатом с такой паровой турбиной, зависит от фактической нагрузки производства или его потребности в паре. Поэтому ТЭЦ обычно работает параллельно с электросетью, которые покрывают возникающий дефицит в электроэнергии.
  • Транспортные паровые турбины применяются как главные и дополнительные двигатели на кораблях и судах. В отличие от большинства стационарных турбин, транспортные паровые турбины работают с переменной частотой вращения, зависящей от требуемой скорости судна.

Основные отличия турбины от поршневого двигателя.

Паровые турбины и поршневые двигатели имеют ряд существенных отличий, связанных с конструкционными особенностями. Эти отличия существенно влияют на выбор того или иного принципа работы приводного двигателя в разных системах:

  • Электрический КПД в электростанциях. Наивысший электрический КПД – до 34% у турбины и 42% и более у газопоршневого двигателя – достигается при работе со 100%-ной нагрузкой. При снижении нагрузки до 50 % электрический КПД газовой турбины снижается почти в 2 раза (50%). Для газопоршневого двигателя такое же изменение режима нагрузки приведет к снижению КПД всего на 4-5%.
  • Номинальный выход мощности, и поршневого двигателя, и турбины зависит от высоты площадки над уровнем моря и температуры окружающего воздуха. При повышении температуры от –30 °С до +30 °С электрический КПД у турбины снижается на 15–20 %. В отличие от турбины, поршневой двигатель практически не меняет электрический КПД в данном интервале температур.
  • Количество пусков: турбину, из-за резких изменений термических напряжений, возникающих в наиболее ответственных узлах и деталях горячего тракта при пусках агрегата из холодного состояния, предпочтительнее использовать для покрытия базовой нагрузки, не предусматривающей остановы и пуски, так как каждый пуск ведет к снижению назначенного ресурса.
  • Поршневой двигатель может запускаться и останавливаться неограниченное число раз, что не отражается на его моторесурсе. Поэтому поршневой двигатель лучше приспособлен для покрытия пиковых нагрузок.
  • Ресурс до капитального ремонта у турбины  - порядка 30 000 рабочих часов (около 4 лет), у поршневого двигателя этот показатель равен 60 000 рабочих часов (около 8 лет).
  • Стоимость капитального ремонта турбины с учётом затрат на запчасти и материалы несколько выше, чем ремонт поршневой установки - он требует значительно меньше финансовых и людских ресурсов.
  • Капитальный ремонт может проводиться только на специально подготовленном стенде (обычно – на заводе производителе), в отличие от газопоршневого двигателя, который может ремонтироваться на месте.
  • Эксплуатационные затраты на ТЭЦ с поршневыми машинами ниже, чем на ТЭЦ с турбинами. Резкие скачки на графике ГТД - капитальные ремонты двигателя. У эксплуатационных затрат ГПД таких скачков нет.
  • Строительство ТЭЦ на базе поршневых двигателей электрической мощностью до 15 МВт, как правило, ниже чем на базе турбин. Это связано с более сложной монтажной и технологической частью, требующей применение пара.
Для мощностей свыше 15 МВт электрической мощности, строительство ТЭЦ, как правило более целесообразно на базе турбин, так как габаритные размеры и стоимость поршневых электростанций  высокой единичной мощности превышают экономический эффект от их использования в сравнении с турбинами
×
