Газопоршневые электростанции Siemens

Siemens Gas Engines - один из департаментов компании Siemens, который появился после вхождения компании Dresser Rand (Guascor) в компанию Siemens. После слияния подразделение осуществляет разработку и изготовление газопоршневых двигателей, характеризующихся высоким КПД при низких затратах на эксплуатацию.

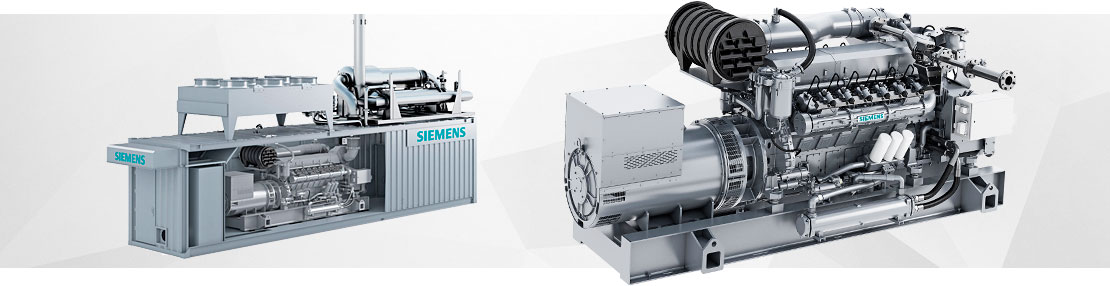

Газопоршневые электростанции Siemens Engines

За прошедшие годы был накоплен огромный опыт в сфере применения промышленных, морских, резервных и пр. электрогенерирующих установок. Продукция под маркой «Siemens Engines» известна своей надежностью и качеством во многих странах - США, Испании, Италии, Великобритании, Германии, Франции, Голландии, России и др. Она проверена работой в самых суровых условиях Южной Америки, Африки и Азии. В среднем в год по всему миру устанавливается 250 только газовых установок (не считая дизельных генераторов).

Каталог газопоршневых электростанций Siemens Engines

Газопоршневые электростанции Siemens на природном газе
Модель	Мощность эл.	Мощность тепл.	КПД эл.	КПД тепл.	КПД сумм.
SGE-18SL	303 кВт	397 кВт	38.9 %	51.0 %	89.9 %
SGE-24SL	404 кВт	547 кВт	38.4 %	51.9 %	90.3 %
SGE-24HM	501 кВт	623 кВт	40.6 %	50.4 %	91.0 %
SGE-36SL	610 кВт	812 кВт	38.9 %	51.7 %	90.6 %
SGE-48SL	811 кВт	1095 кВт	38.7 %	52.2 %	90.9 %
SGE-56SL	954 кВт	1282 кВт	38.8 %	52.2 %	91.0 %
SGE-56SL/40	1001 кВт	1357 кВт	38.8 %	52.7 %	91.5 %
SGE-42HM	1011 кВт	1086 кВт	42.1 %	43.3 %	85.4 %
SGE-56HM Plus	1315 кВт	1473 кВт	39.6 %	51.2 %	90.8 %
SGE-56HM	1204 кВт	1479 кВт	42.5 %	47.5 %	90.0 %
SGE-86EM	2011 кВт	1995 кВт	45.2 %	47.0 %	92.2 %

Газопоршневые электростанций Siemens на попутном газе
Модель	Мощность эл.	Мощность тепл.	КПД эл.	КПД тепл.	КПД сумм.
Метановое число 55
SGE-18SL (LCR 55)	303 кВт	443 кВт	36.7%	38.2%	74.9%
SGE-24SL (LCR 55)	404 кВт	596 кВт	36.7%	38.1%	74.8%
SGE-36SL (LCR 55)	610 кВт	893 кВт	37.0%	38.2%	75.2%
SGE-48SL (LCR 55)	811 кВт	1206 кВт	36.8%	38.1%	74.9%
SGE-56SL (LCR 55)	1025 кВт	1736 кВт	35.1%	36.1%	71.2%
Метановое число 45
SGE-18SL (LCR 45)	264 кВт	392 кВт	36.4%	37.9%	74.3%
SGE-24SL (LCR 45)	347 кВт	518 кВт	36.3%	37.7%	74.0%
SGE-36SL (LCR 45)	531 кВт	761 кВт	36.6%	37.9%	74.5%
SGE-48SL (LCR 45)	703 кВт	1059 кВт	36.5%	37.7%	74.2%
SGE-56SL (LCR 45)	872 кВт	1401 кВт	35.1%	36.2%	71.3%
Метановое число 35
SGE-18SL (LCR 35)	279 кВт	479 кВт	33.5%	34.9%	68.4%
SGE-24SL (LCR 35)	376 кВт	653 кВт	33.2%	34.4%	67.6%
SGE-36SL (LCR 35)	562 кВт	958 кВт	33.8%	34.8%	68.6%
SGE-48SL (LCR 35)	756 кВт	1321 кВт	33.1%	34.2%	67.3%
SGE-56SL (LCR 35)	872 кВт	1479 кВт	32.9%	34.0%	66.9%

Газопоршневые электростанций Siemens на пропане
Модель	Мощность эл.	Мощность тепл.	КПД эл.	КПД тепл.	КПД сумм.
Содержание пропана в смеси	95%
SGE-18SM (P95)	303 кВт	315 кВт	38.3%	39.8%	78.1%
SGE-24SM (P95)	404 кВт	419 кВт	37.5%	38.9%	76.4%
SGE-36SM (P95)	610 кВт	630 кВт	38.5%	39.8%	78.3%
SGE-48SM (P95)	811 кВт	839 кВт	37.6%	38.9%	76.5%
SGE-56SM (P95)	1001 кВт	1457 кВт	38.4%	37.3%	75.7%
Модель	Мощность эл. (кВт)	Мощность тепл.	КПД эл.	КПД тепл.	КПД сумм.
Содержание пропана в смеси	80%
SGE-18SM (P80)	264 кВт	275 кВт	38.2%	39.8%	78.0%
SGE-24SM (P80)	347 кВт	360 кВт	37.6%	39.0%	76.6%
SGE-36SM (P80)	531 кВт	550 кВт	38.5%	39.9%	78.4%
SGE-48SM (P80)	703 кВт	725 кВт	37.8%	39.0%	76.8%
SGE-56SL (P80)	954 кВт	1282 кВт	38.8%	40.1%	78.9%

Газопоршневые электростанции Siemens на биогазе (напряжение 0,4 кВ)
Модель	Мощность эл. (кВт)	Двигатель
SGE-18FL	264	L6
SGE-18SL	303	L6
SGE-24FL	347	L8
SGE-24SL	404	L8
SGE-24HM	502	L8
SGE-36FL	531	V12
SGE-36SL	610	V12
SGE-48FL	703	V16
SGE-48SL	811	V16
SGE-56SL	954	V16
SGE-56SL	1000	V16
SGE-56SM	1025	V16
SGE-56HM	1204	V16
Газопоршневые электростанции Siemens на биогазе (напряжение 6,3 кВ)
Модель	Мощность эл. (кВт)	Двигатель
SGE-56SL	942	V16
SGE-56SL	988	V16
SGE-56SM	1012	V16
SGE-56HM	1189	V16
Газопоршневые электростанции Siemens на биогазе (напряжение 10 кВ)
Модель	Мощность эл. (кВт)	Двигатель
SGE-56SL	930	V16
SGE-56SL	975	V16
SGE-56SM	999	V16
SGE-56HM	1174	V16

Морские двигатели Siemens
Модель	Тип	Объём, л.	Основной двигатель			Вспомогательный двигатель
			Неограниченный режим	Переменный режим	Прерывистый режим	Неограниченный режим	Резервный режим
			л.с. / об.мин.	л.с. / об.мин.	л.с. / об.мин.	л.с. при 1500 об.мин.	л.с. при 1500 об.мин.
SLE-18FN	6L	17,96	250 / 1800	260 / 1800	300 / 2000	230	240
SLE-18FT	6L	17,96	380 / 1800	400 / 1800	415 / 1900	330	345
SLE-18FT	6L	17,96	400 / 1800	425 / 1800	450 / 1800	360	380
SLE-18FT	6L	17,96	450 / 1800	480 / 1800	500 / 2000	400	420
SLE-18FT	6L	17,96	500 / 1800	520 / 1800	550 / 1800	440	462
SLE-18ST	6L	17,96	589 / 1800	619 / 1800	648 / 1800	521	573
SLE-24FT	8L	23,96	650 / 1800	-	-	580	610
SLE-24ST	8L	23,96	875 / 1800	824 / 1800	864 / 1800	694	763
SLE-36FT	12V	35,93	900 / 1800	960 / 1800	1000 / 2000	800	840
SLE-36ST	12V	35,93	1178 / 1800	1237 / 1800	1297 / 1800	1041	1145
SLE-48FT	16V	47,9	1270 / 1800	1350 / 1800	1400 / 1800	1150	1215
SLE-48ST	16V	47,9	1571 / 1800	1650 / 1800	1729 / 1800	1388	1527

О заводе Siemens Engines

Основной завод и департамент компании Siemens Engines основан в 1966 году и к настоящему моменту является одним из признанных мировых лидеров в проектировании и производстве дизельных и газовых двигателей и электростанций. Завод располагается в г. Зумайя, на севере Испании. Общая площадь завода составляет более 5000 метров. В производственном цеху расположены шесть сборочных линий. В настоящее время завод выпускает более 250 газовых двигателей в год.

О заводе Siemens Engines

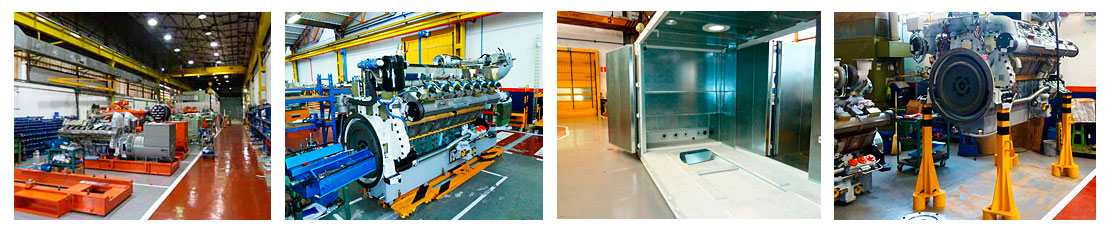

На фото: Сборочные линии завода Siemens Gas Engines.

Высокое качество газопоршневых двигателей Siemens, новейшие разработки и взаимозаменяемость узлов, позволяет им быть прекрасным элементом когенерационных систем. Двигатели и технологии SIEMENS используют различные производители. Электростанции Siemens Engines могут поставляться в различных комплектациях и работать на разнообразном топливе: магистральный и сжатый природный газ, сжиженный газ, попутный нефтяной газ, различные типы биогаза, газы сточных и канализационных вод и т.д. Единичная мощность газопоршневых электростанций Siemens Gas Engines – от 140 до 1200 кВт. Компания «Сименс» имеет сертификат качества ISO-9001 и экологический сертификат ISO-14001, выданный Регистром Ллойда (Гарантия качества).

Исследовательский центр Siemens Engines R+D

Исследовательский центр Siemens Engines R+D Компания SIEMENS владеет крупнейшим в Европе центром по разработке новейших технологий для газовых электростанций - исследовательским центром Siemens Engines R+D. Он создан в 1996 году и имеет 22 испытательных стенда. Стенды оборудованы гидравлическими тормозами, коробками передач для испытания двигателей на различных скоростях, генераторами переменного тока, ячейками сопротивления. Центр исследований имеет собственную лабораторию и оснащен новейшим программным обеспечением.

Центр изучает и анализирует следующее: процессы сгорания топлива; размеры эмиссии на газовых и дизельных двигателях; оценку поведения машин на износ, которая определяет периоды обслуживания и процедуры и т.д. В распоряжении центра имеется газовый хроматограф, который непрерывно, и точно, измеряет богатство смесей и их индекса работы для двигателя, а также позволяет воссоздать, для дальнейшего тестирования на пригодность для работы газового двигателя, газ любого состава. Это позволяет тестировать двигатели на самых различных типах газов. Именно благодаря этому, газопоршневые электростанции Siemens работают на широком спектре различных газов, а также газодизельной смеси. В разработках были учтены все особенности газообразного топлива, что позволило снизить его расход, повысить производительность, надежность и КПД – двигатели удовлетворяют самым строгим требованиям и работают на различных типах газового топлива.

Работа центра сделала возможным применение двухтопливных двигателей, работающих на смеси дизельного топлива и газа, для объектов с газом низкого качества. Кроме того был учтен богатейший опыт Siemens в области создания морских двигателей, что позволило сделать газовые двигатели более надежными, простыми в обслуживании и эксплуатации, а так же более компактными по сравнению с аналогами.

Преимущества и отличия ГПУ Siemens

Качественные комплектующие европейского производства

Генераторы Leroy Somer (Франция) обеспечивают стабильную выработку электроэнергии во всем диапазоне нагрузок. Отличные характеристики синхронных бесщеточных генераторов
Leroy Somer обуславливают их использование крупнейшими производителями энергетического оборудования.
Для комплексного управления электростанцией применяется надежный и удобный главный контроллер производства Schneider Electric.
Оборудование от мирового лидера Motortech GmbH, - свечи и катушки зажигания, система контроля и подавления детонации DETCON, - устанавливается на все модели серий SGE.
На электростанциях Siemens применяются блоки управления двигателем Woodward с дроссельной газовой заслонкой и приводом, используемые крупнейшими производителями газопоршневых двигателей и газовых турбин.
На двигатели устанавливается современная система зажигания компании Altronic - мирового лидера этой отрасли.

Газопоршневые двигатели Siemens Engines

Баланс технологий и стоимости обслуживания

Электростанции Siemens спроектированы и разработаны с учетом потребностей клиентов в оптимальной стоимости их эксплуатации и технического обслуживания. Результат достигается не только за счет разумного баланса технологий, но и за счет высокой взаимозаменяемости запасных частей (более 90%).
Двигатель энергетической установки разработан непосредственно для работы на природном газе, сохранив высокую надёжность и удобство обслуживания, характерные для морских двигателей.
Наличие запчастей на складе дистрибьютора и сокращение звеньев в цепочке поставок оборудования и запчастей обеспечивает низкие затраты на обслуживание энергоустановок.

Индивидуальный подход к клиенту

Siemens предоставляет решения исходя из потребностей заказчика - от минимальной поставки оборудования до контейнерного исполнения с сохранением стандарта европейской гарантии.
Наличие складов и технической поддержки обеспечивает надежный сервис и обслуживание оборудования Siemens Engines во всем мире и формирует долгосрочные отношения с клиентами «Сименс».
Завод предоставляет возможность заказчику посетить производство и научно-исследовательский центр «Сименс» и убедиться в качестве оборудования.
Завод проводит периодические семинары для технических специалистов клиента, что способствует повышению квалификации эксплуатационного персонала и снижению стоимости обслуживания.
